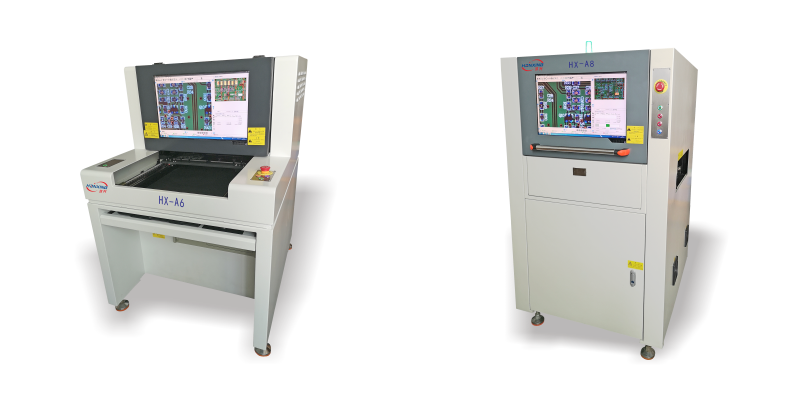

漢興科技AOI調試標準
漢興自動化 時間：2020-07-20 22:28:38
調試標準: 先觀察元件的標準框位置大小是否得當，之后再調節數據。
標準框有誤則點擊原標準修改，調試界面移動標準框位置需點擊替換
參數誤報則根據下列參數修改消除誤報。修改完之后點擊確定修改
Histogram: 測虛焊1，調增強到3，2調判定數據上限80-120之間（波峰焊此算法誤判可以刪除）
Length: 測長度一般選擇測外距，誤判是根據返回值調判定數據調到45-59，或者派生標準。
Match測偏移 判定數據默認0-40 可調高至60（可派生）
TOC 測少錫 紅色默認0-60 上限可調高至80
綠色不調節
藍色默認60-180 下限（60）可調低至40
亮度默認0-180 上限（180）可調高至230
TOC測空焊 判定數據默認0-20 可調高至30-40
OCV測錯件:(絲印)調試方法為派生或放大范圍0-12（上限默認0）或用Match算法，調高亮度對比度（使圖像清晰）判定數據放至30-40
TOC 測錯件(反向) 放寬顏色范圍.
OTHER測虛焊: 此算法為學習算法，學習OK圖片即可（注意看兩個圖片的位置大小顏色和表面圖案是否一致）。學習到20次以上注意把判定參數改到20%（視工藝適當調節）左右。
Short測短路: 標準框適當縮小。添加背景色，抽取中間干擾的雜色部分。
焊點類:crest算法
少錫:紅色默認0-60 可調高至80
（調試標準） 綠色不調節
藍色默認60-180 可調低至40
判定數據為60（可根據工藝要求適當放低 一般不低于50）
引腳:亮度130-160 判定數據8-12
包錫:亮度下限160 判定數據85
氣孔:(錫洞)屏蔽比例30
紅色70 綠色30 藍色10
導入程序：文件—導入程序—選擇相應文件夾—點擊下拉框（AOI）—確定。
程序的面原點位置不盡相同，會導致Mark點校正無法通過，導入程序，裝載之
后有些程序需要重設面原點。（程序面設置界面重設面原點，保存即可。）
攝像頭的標定
作用:系統設置里面找到攝像頭標定，確定相機的真實毫米像素比, 鏡頭安裝水平方向的角度, 以便用于較正圖像;
1. 標定方法: 打開系統設置找到攝像頭標定，在FOV編輯區鼠標拖動標定框，框住進行標定的圖像（一般情況下選擇基板上的絲印）。然后 單擊〔定義標定圖像〕按鈕，確定標定圖像；然后單擊〔標定〕，機器自動進行標定工作。標定自動完成后， 點擊〔保存〕完成標定工作及退出。
光源亮度的調整（系統設置里面找到光源亮度檢測）
1) 固定好標準色卡（隨機附件）。移動平臺(夾板托盤)，使攝像機的拍攝范圍全部為亮色卡圖像（拖動下拉框檢查）。
2) 以管理員模式點擊菜單：〔系統設置〕→〔光源亮度檢測〕，進入亮度檢測窗口，點擊(進入調整模式)
第一組紅色(同軸光)20 第二組紅色90第三組綠色100 第四組藍色150
